Z Xcheck DCM (Die Cutting Monitor) Baumer hhs predstavlja najnovejšo generacijo nadzornega sistema kamer za nadzor razvrščanja na formatnih strojih za izrezovanje oziroma izsekovanje s podajanjem listov. Poleg črtnih kod lahko novi sistem za nadzor kakovosti bere in dekodira tudi 2D podatkovne matrike in kode QR.

#baumerhhs #dzsgrafik #izsekovanje #nadzor #kakovost #xcheckdcm

V industriji zložljive embalaže je že dolgo želja uporabe 2D kod za nadzor obdelanih primerkov na formatnih sistemih izrezovanja/izsekovanja. Vendar pa ta potreba nadzora kakovosti dodelave postavlja visoke zahteve glede zmogljivosti tehnologij kamer in dekodiranja odčitanih podatkov. Baumer hhs zdaj to potrebo rešuje z uvedbo vrhunsko zmogljive kamere SmartCam DCM, ki je bila posebej razvita za nadzorni sistem Xcheck DCM. Po navedbah proizvajalca kamero odlikuje zelo visoka zmogljivost odčitavanja s pomočjo najnovejše generacije krmilnikov Xtend3. zato omogoča nadzor razporejanja obdelanih primerkov tudi pri najvišjih proizvodnih hitrostih.

Prednosti podatkovnih matričnih kod
Dvodimenzionalna podatkovna matrika in kode QR ponujajo hrambo velike količine informacij na majhnem prostoru. Zavzamejo zelo malo prostora, dovolj so na primer lepilni zavihki embalaže za zdravila ali živila. Zahtevajo tudi manj kontrasta kot običajne črtne kode, da jih je moč zanesljivo in učinkovito odčitavati. Lahko so deloma celo poškodovane, a ne več kot 30 odstotni delež. Pomembna ni niti njihova usmerjenost. Zaradi vsega tega so bolj zanesljive za odčitavanje in posledično nadzor.

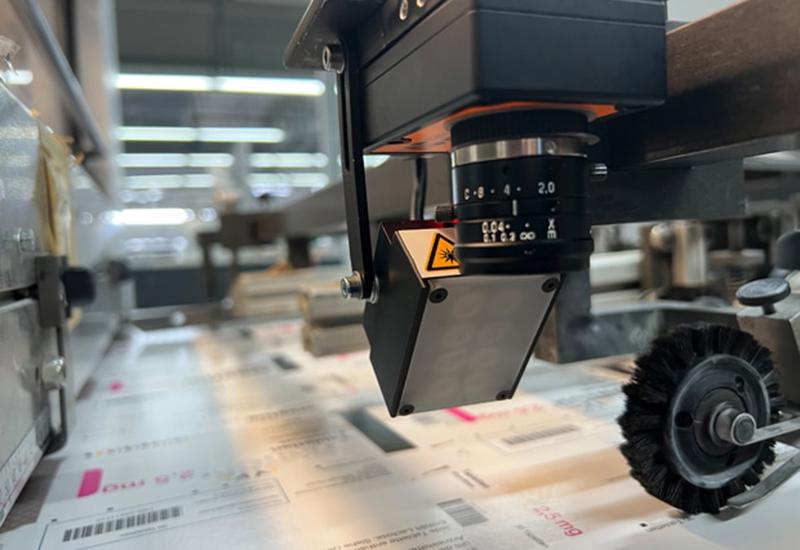

Novi SmartCam DCM deluje z enobarvnim zajemanjem, kar omogoča izjemno hitro dekodiranje in vrednotenje odčitanih 2D kod. Na ta način lahko Xcheck DCM formatnemu izsekovalniku prepreči, da bi podal napačno razporejeno polo v dodelavo. Operaterji te pole enostavno odstranijo iz podajalne mize in nadaljujemo z delom. Xcheck DCM  zazna in izloči tudi prazne oziroma nepotiskane pole.

Kot matrična kamera lahko SmartCam DCM zanesljivo odčitava kode tudi s pol v rahlem gibanju. To pomeni, da je sistem Xcheck DCM primeren tudi za uporabo v najnovejših izsekovalnih sistemih, ki pole v stopnji vlaganja poravnavajo kar med vodenjem.

Prilagodljiva uporaba
Xcheck DCM se lahko uporablja za nadzor ustreznega vlaganja od zgoraj in od spodaj. Slednje je potrebno na primer za nadzor potiskanih ovojnin na hrbtni strani, za farmacevtsko embalažo z notranjim tiskom ali za laminirane in potiskane fine valovite kartone. Enako velja za izsekovanje pločevine z dinamičnim sistemskim modulom. Novi sistem kamer za ustrezno razporejenih pol je po navedbah proizvajalca enostavno integriran v različne formatne sisteme izsekovanja kot samostojen sistem, variabilni odmiki pa za posamezen stroj omogočajo prilagodljivo pozicioniranje kamere SmartCam DCM.

Sistem Xcheck DCM se upravlja preko na dotik občutljivega zaslovna diagonale 15,6 palca in integrirano programsko opremo Xtend 3 znamke Baumer hhs. Xtend3 zagotavlja operaterjem strojev statistične informacije o procesu na uporabniškem vmesniku, kar jim omogoča, da po potrebi posežejo v proces.

več informacij na www.baumerhhs.com in www.dzs-grafik.si.
